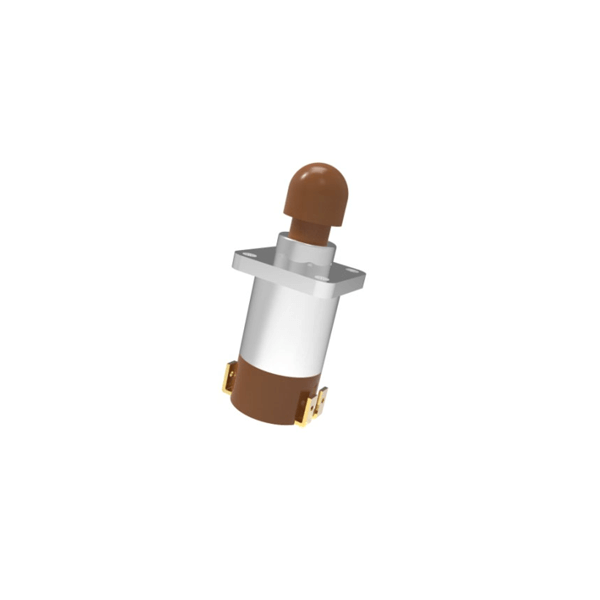

1KX-1 Travel Switch

  • The switch features compact size and light weight.
  • The switch withstands 1200g shock response spectrum.
  • The switch is mounted with flange.
  • Applied to systems that use travel or mechanical pressure as triggering signal.
Category:

Specifications

Characteristics Parameter
Quality Grade Military Products (YC, CC, Ⓙ)
Operating Temperature -55°C ~ 85°C
Relative Humidity (25 ~ 30) °C, 95%
Low Pressure Test 0.67 kPa ~ 0.27 kPa
Sinusoidal Vibration 4 Hz ~ 10 Hz  10 Hz ~ 17 Hz 17 Hz ~ 2000 Hz
Single-Sided Amplitude 22 min 51 m/s2 200 m/s2
Random Vibration 10 Hz ~ 250 Hz  250 Hz ~ 800 Hz 800 Hz ~ 2000 Hz
+6 dB/Oct 14 (m/s2)2/Hz -9 dB/Oct
Shock Response Spectrum 100 Hz ~ 700 Hz 700 Hz ~ 3000 Hz
+8 dB/Oct 12000 m/s2
Acceleration 500 m/s2
Circuitry 1 NC
Weight < 25 g
Connection Types Solder Strip
Pretravel 1.8 mm ± 0.5 mm
Total Travel 4 mm ± 0.25 mm
Pretravel Force 17 N ~ 28 N
Total Travel Force 28 N ~ 50 N
Life 500 cycles

Electrical Ratings

Contact Rating 27 Vd.c., 3 A
Contact Resistance ≤ 0.01 Ω
Insulation Resistance ≥ 1000 MΩ
Dielectric Withstanding Voltage ≥ 1000 Vr.m.s.

Dimension

Circuit Diagram

1KX 1 Dimensions



1KX 1 Circuit Diagram

Order Mark

1KX-1 YC
Part Number Quality Grade

Technical Specifications: Q/QJA 20122/9-2018

CAST PS 04/001-2006

RY 3.604.007 JT
